كويز تفاعلي: اختبار في أساسيات الدوائر الكهربائية وأجهزة القياس
يُركز هذا الاختبار على مفاهيم أساسية في الدوائر الكهربائية، بما في ذلك دارة القصر وأجهزة الأمان مثل المنصهر وقاطع الدائرة. كما يتناول الدوائر الكهربائية المركبة وكيفية حساب المقاومة المكافئة، بالإضافة إلى خصائص وطرق توصيل أجهزة قياس التيار والجهد كالأميتر والفولتميتر.
يرجى الانتباه إلى أن المعلم قام بإعداد الأسئلة فقط، ولم يقم بإعداد الإجابات أو الشروحات المرفقة. وقد تم توليد الإجابات باستخدام تقنيات الذكاء الاصطناعي، لذلك قد تتضمن بعض الأخطاء أو عدم الدقة.
للحصول على الإجابات الصحيحة والمضمونة، يُرجى الرجوع إلى المعلم أو المصدر الدراسي المعتمد.
السؤال 1
النقاط: 1
ما هي الوظيفة الأساسية لـ "المنصهر" (Fuse) في الدائرة الكهربائية؟
تفسير الإجابة
الوظيفة الأساسية للمنصهر هي حماية الدائرة الكهربائية من التيارات الزائدة عن طريق الانصهار وقطع التيار عند تجاوز حد معين.
السؤال 2
النقاط: 1

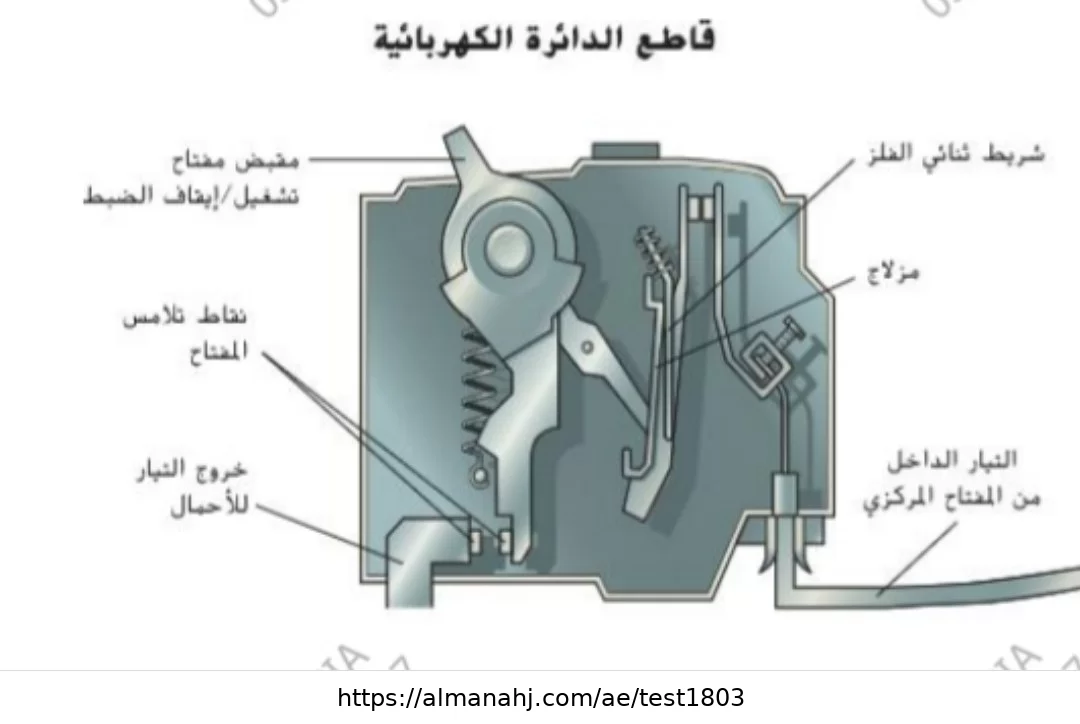

بالنظر إلى "قاطع الدائرة" الموضح في الشكل، ما الذي يسبب انحناء الشريط ثنائي الفلز وفتح الدائرة؟
تفسير الإجابة
يعمل قاطع الدائرة على مبدأ تمدد الشريط ثنائي الفلز نتيجة لمرور تيار كهربائي عالي، مما يسبب انحناءه وفتح الدائرة تلقائياً لحماية الأجهزة من التلف.
السؤال 3
النقاط: 1
أي جهاز أمان مما يلي يحتوي على دائرة إلكترونية تستشعر "فروقاً صغيرة" في التيار الناتج عن مسار تيار إضافي (مثل تسرب تيار للماء)؟
تفسير الإجابة
يستشعر جهاز قاطع التيار بسبب الأعطال الأرضية (GFI) الفروق الصغيرة في التيار الناتج عن مسار تيار إضافي إلى الأرض، مثل تسرب تيار للماء، ويفصل الدائرة لحماية الأشخاص من الصدمة الكهربائية.
السؤال 4
النقاط: 1

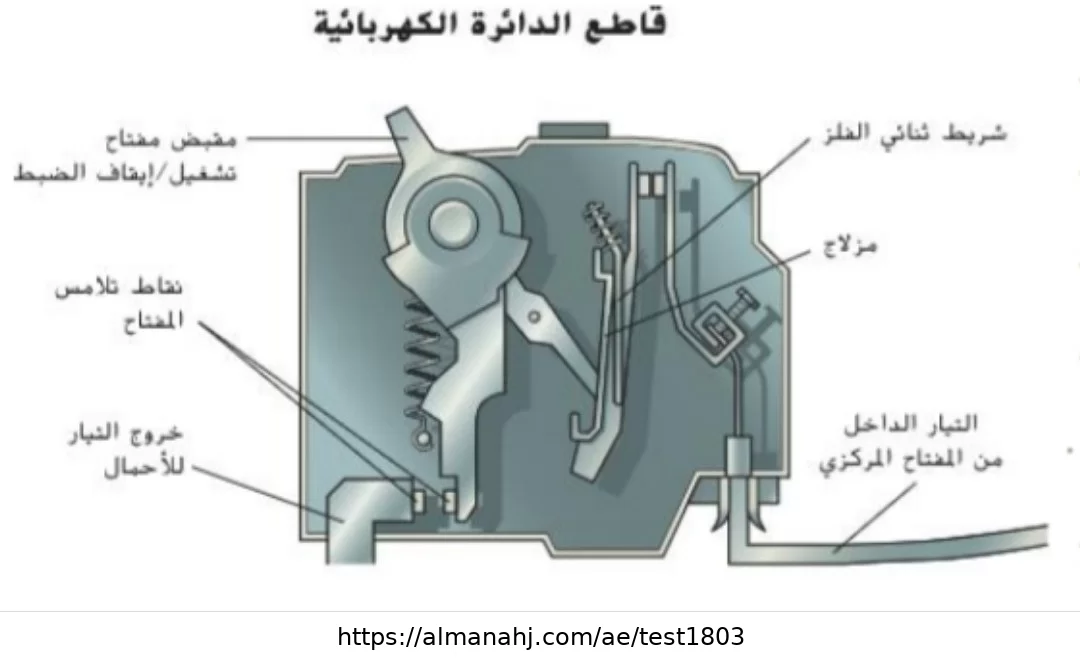

بناءً على الشكل، ماذا يحدث عندما يتجاوز مقدار التيار القيمة المسموح بها في قاطع الدائرة؟
تفسير الإجابة
عند تجاوز التيار للقيمة المسموح بها، يقوم قاطع الدائرة بفصل الدائرة تلقائياً عن طريق تحريك المقبض وفتح نقاط التلامس، مما يوقف تدفق التيار ويحمي الدائرة من التلف أو الحريق.
السؤال 5
النقاط: 1
لماذا تعتبر أجهزة الأمان (المنصهر وقاطع الدائرة) ضرورية في التوصيلات المنزلية؟
تفسير الإجابة
أجهزة الأمان مثل المنصهرات وقواطع الدائرة الكهربائية ضرورية لحماية التوصيلات المنزلية من التيارات الزائدة ودوائر القصر التي قد تؤدي إلى ارتفاع درجة الحرارة ونشوب حرائق.
السؤال 6
النقاط: 1
ما هو التعريف العلمي لـ "دائرة القِصَر" (Short Circuit)؟
تفسير الإجابة
دائرة القصر (Short Circuit) هي مسار كهربائي ذو مقاومة منخفضة جداً، مما يسمح بتدفق تيار كهربائي كبير جداً فيها، وهذا قد يؤدي إلى ارتفاع الحرارة والأضرار.
السؤال 7
النقاط: 1
لماذا تعتبر دائرة القصر خطيرة في التوصيلات المنزلية؟
تفسير الإجابة
تكمن خطورة دائرة القصر في التوصيلات المنزلية في مرور تيار كهربائي كبير جداً عبر الأسلاك، مما يؤدي إلى توليد حرارة عالية جداً قد تتسبب في ذوبان العزل ونشوب حرائق.
السؤال 8
النقاط: 1

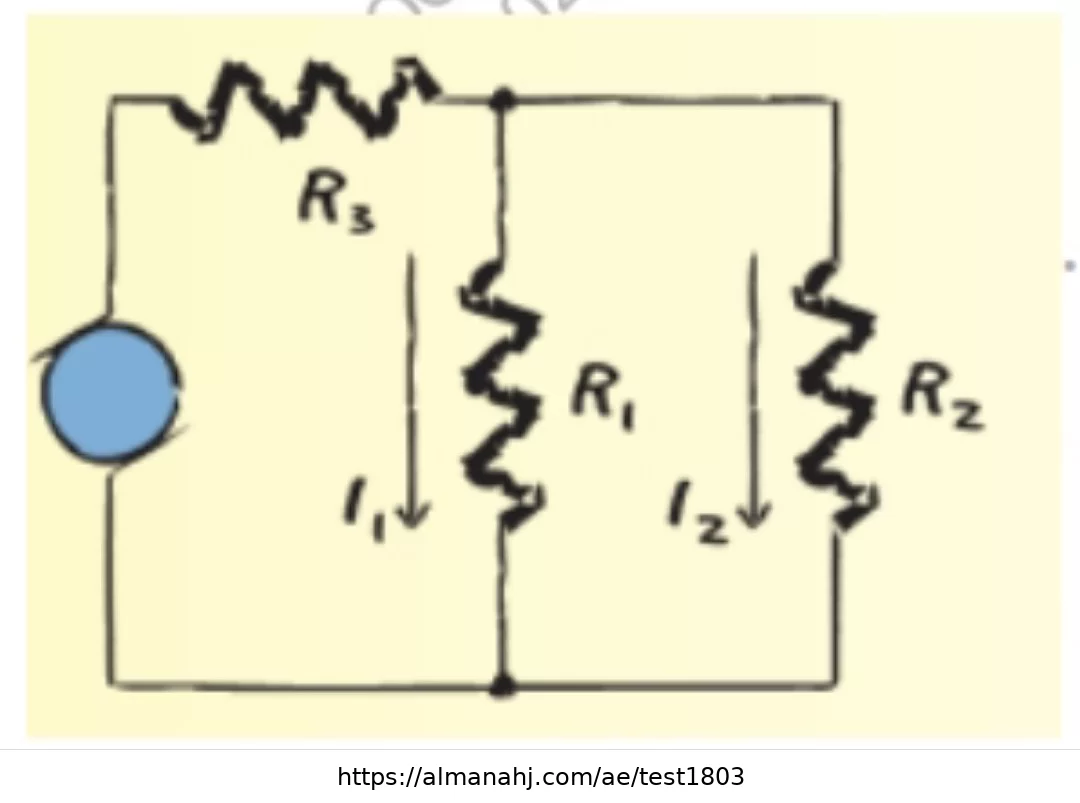

ما هو التعريف العلمي الصحيح لـ "الدائرة الكهربائية المركبة" (Composite Circuit) كما ورد في الشكل؟
تفسير الإجابة
الدائرة الكهربائية المركبة هي دائرة تحتوي على مكونات موصلة بطرق مختلفة، تجمع بين توصيلات التوالي والتوازي لإنشاء دائرة أكثر تعقيداً.
السؤال 9
النقاط: 1

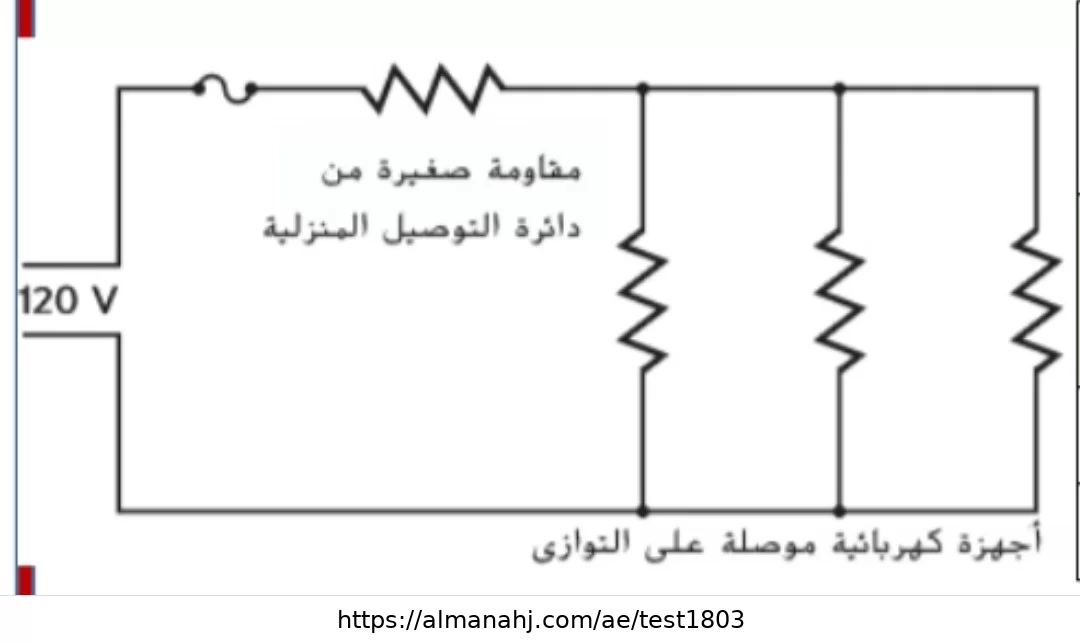

بالنظر إلى الشكل، لماذا يخفت ضوء المصابيح في المنزل أحياناً عند تشغيل أجهزة تستهلك تياراً كبيراً؟
تفسير الإجابة
عند تشغيل أجهزة تستهلك تياراً كبيراً في المنزل، يزداد التيار الكلي المسحوب. بما أن أسلاك التوصيل لها مقاومة داخلية صغيرة موصلة على التوالي مع الأجهزة، فإن هذا التيار الكبير يسبب هبوطاً في الجهد عبر هذه الأسلاك (وفقاً لقانون أوم V=IR)، مما يؤدي إلى وصول جهد أقل إلى المصابيح فتخفت إضاءتها.
السؤال 10
النقاط: 1
ما هي الخطوة الأساسية الأولى لتبسيط دائرة مركبة؟
تفسير الإجابة
عند تبسيط دائرة مركبة، يتم البدء بتبسيط المجموعات الموصلة على التوازي أولاً، بحساب مقاومتها المكافئة، ثم يتم دمجها مع بقية الدائرة.
السؤال 11
النقاط: 1
إذا كانت الدائرة تحتوي على مصباح ($12 \Omega$) ومجفف شعر ($125 \Omega$) موصلين على التوازي، فما هي قيمة المقاومة المكافئة (R_p) لهذا الجزء؟
إذا تم توصيل المقاومة المكافئة لجزء التوازي ($R_p = 10.9 \Omega$) على التوالي مع مقاومة الأسلاك ($R_w = 1.50 \Omega$)، فإن المقاومة المكافئة الكلية للدائرة تساوي:
تفسير الإجابة
للمقاومات الموصلة على التوالي، المقاومة الكلية هي مجموع المقاومات. لذا، $R_{total} = R_p + R_w = 10.9 \Omega + 1.50 \Omega = 12.4 \Omega$.
السؤال 13
النقاط: 1
عند إضافة جهاز ثالث على التوازي في الجزء المتوازي من دائرة مركبة، ماذا يحدث للمقاومة المكافئة الكلية للدائرة؟
تفسير الإجابة
عند إضافة مقاومة جديدة على التوازي، يزداد عدد المسارات لتدفق التيار، مما يؤدي إلى تقليل المقاومة المكافئة للجزء المتوازي. وبما أن هذا الجزء جزء من دائرة مركبة، فإن تقليل مقاومته سيؤدي إلى تقليل المقاومة المكافئة الكلية للدائرة.
السؤال 14
النقاط: 1
في دائرة مركبة، إذا تم إضافة جهاز إضافي على التوازي في جزء التوازي، فإن القدرة الكلية التي يسحبها المصدر من البطارية:
تفسير الإجابة
إضافة جهاز على التوازي تقلل المقاومة المكافئة الكلية للدائرة، مما يزيد من التيار الكلي المسحوب من المصدر (حسب قانون أوم I = V/R). وبما أن القدرة الكلية (P = IV) تعتمد على التيار، فإن القدرة الكلية التي يسحبها المصدر تزداد.
السؤال 15
النقاط: 1

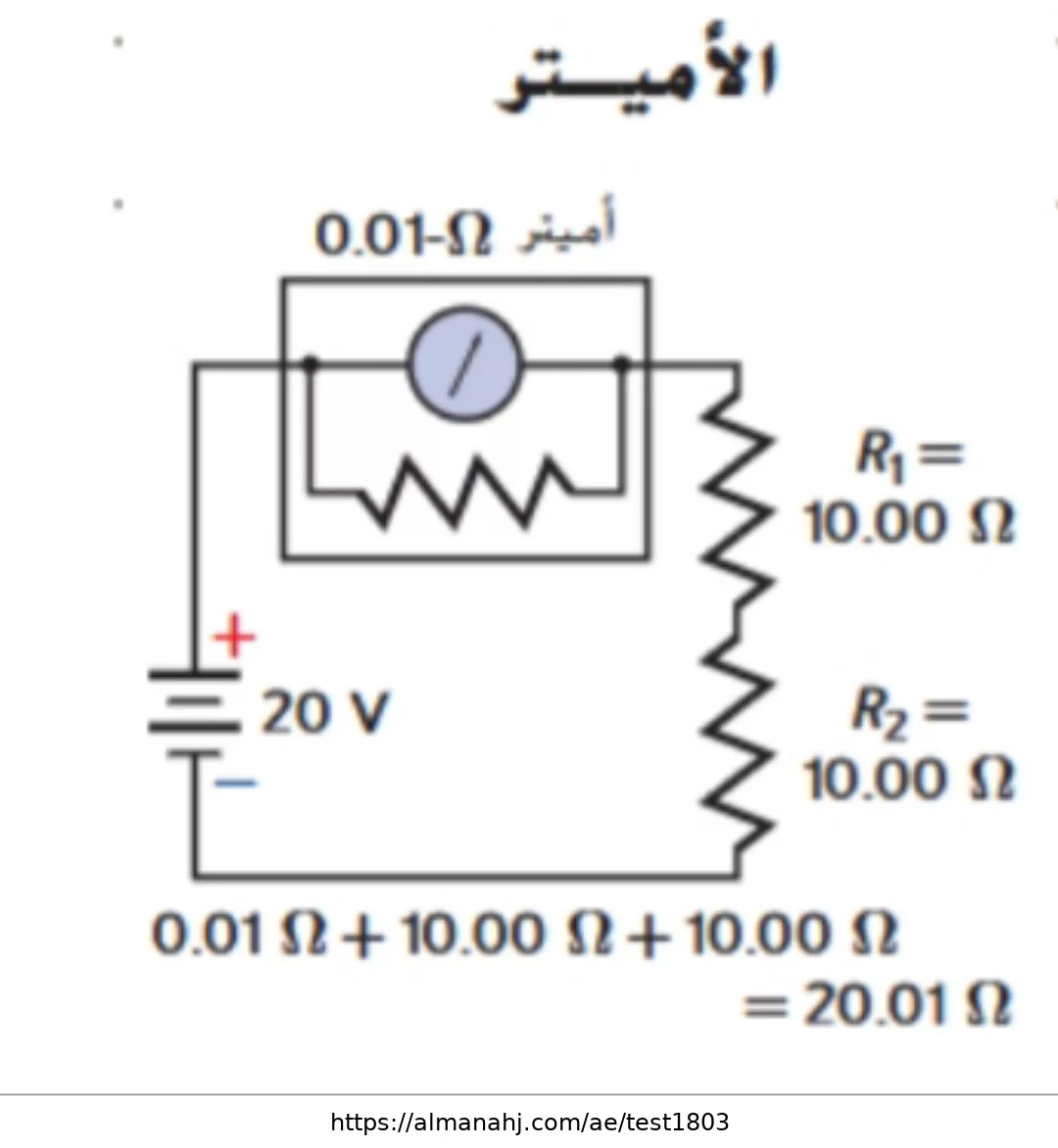

بناءً على الشكل، ما هي الخاصية الأساسية لجهاز الأميتر (Ammeter) المثالي؟
تفسير الإجابة
الأميتر المثالي يجب أن تكون مقاومته الداخلية منخفضة جداً (تقترب من الصفر) لكي لا يؤثر على التيار الكلي في الدائرة، ويتم توصيله على التوالي لقياس التيار المار عبر ذلك الجزء من الدائرة.
السؤال 16
النقاط: 1

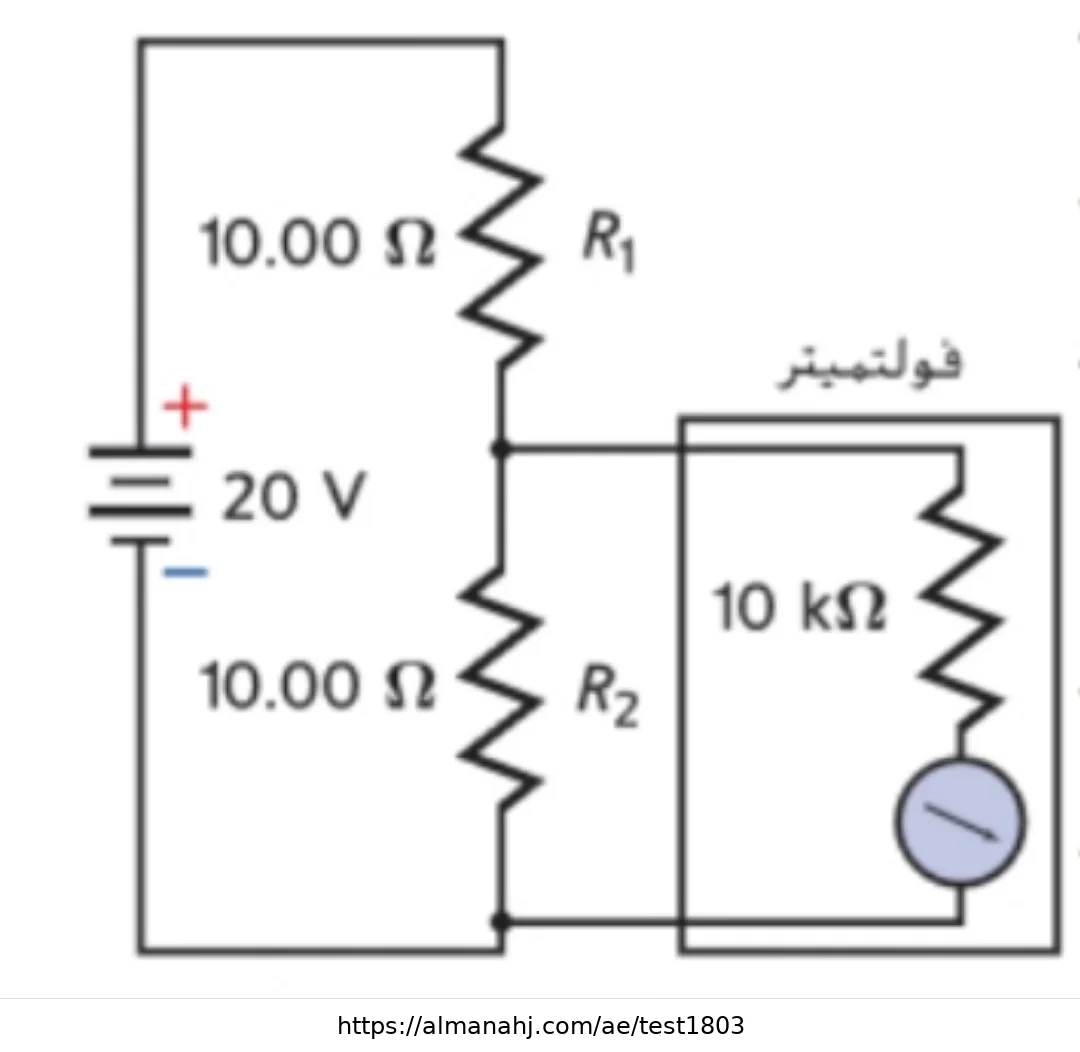

كيف يجب توصيل جهاز الفولتميتر (Voltmeter) في الدائرة الكهربائية، وماذا يجب أن تكون قيمة مقاومته؟
تفسير الإجابة
يتم توصيل الفولتميتر على التوازي لقياس فرق الجهد عبر مكون معين في الدائرة. وللتأكد من أنه لا يسحب تياراً كبيراً يؤثر على الدائرة، يجب أن تكون مقاومته الداخلية مرتفعة جداً.
السؤال 17
النقاط: 1
لماذا يجب أن تكون مقاومة جهاز الفولتميتر مرتفعة جداً (تصل أحياناً إلى $10 \text{ M}\Omega$)؟
تفسير الإجابة
تكون مقاومة الفولتميتر عالية جداً لضمان عدم سحب تيار كبير من الدائرة المراد قياس جهدها. هذا يقلل من تأثير الفولتميتر على قراءات الجهد الحقيقية للدائرة ويضمن قياساً دقيقاً.
السؤال 18
النقاط: 1
عند استخدام جهاز الأميتر لقياس التيار، لماذا يوصل على التوالي؟
تفسير الإجابة
يوصل الأميتر على التوالي في الدائرة لضمان مرور التيار الكلي المراد قياسه عبره، ولأن مقاومته الداخلية منخفضة جداً فإنه لا يؤثر بشكل كبير على قيمة التيار الكلي في الدائرة.
