اختبار اختيار من متعدد تفاعلي: مراجعة 2 نهاية الفصل الدراسي الثاني في مادة الفيزياء
تتناول هذه المراجعة الشاملة لمادة الفيزياء للصف الثاني عشر المسار المتقدم موضوعات حيوية في الكهرباء، حيث تركز على تحليل الدوائر الكهربائية باستخدام قوانين كيرشوف للتيارات والجهود. يشمل المحتوى تطبيقات عملية على حساب القدرة والطاقة الكهربائية، وفهم سلوك المقاومات في دوائر التوالي والتوازي ودوائر القنطرة المتزنة. كما تتطرق الأسئلة إلى دراسة دوائر (RC) التي تحتوي على مقاومات ومكثفات، موضحاً عمليات الشحن والتفريغ والمعادلات الزمنية المرتبطة بها، بالإضافة إلى كيفية تحويل الجلفانومتر إلى أجهزة قياس عملية كالأميتر والفولتميتر.
🏆 انضم إلى التحدي واحصل على ترتيبك
اختبار شهادة تدريبي مؤقت للصف والمادة والفصل نفسه.
اختر إجابة واحدة لكل سؤال. عند الاختيار ستظهر النتيجة فورًا: الأخضر صحيح، والأحمر خطأ، وسيظهر تفسير الإجابة مباشرة إن كان متوفرًا. وبعد آخر سؤال ستظهر الدرجة النهائية تلقائيًا.
جهاز كهربائي حراري مقاومته \( (15 \Omega) \) ويعمل بفرق جهد (30 V). ما مقدار الطاقة الحرارية التي ينتجها الجهاز خلال \( (5 \min) \) بوحدة الجول؟
تفسير الإجابة
يتم حساب الطاقة باستخدام العلاقة \( E = P \times t = \frac{V^2}{R} \times t \). بالتعويض: \( E = \frac{30^2}{15} \times (5 \times 60) = 60 \times 300 = 18000 = 1.8 \times 10^4 J \).
السؤال 45
DB ID: 518
النقاط: 1
أي مما يلي ليست من وحدات قياس القدرة الكهربائية؟
تفسير الإجابة
وحدات القدرة هي الواط، والجول لكل ثانية، والأمبير في الفولت. أما الجول مضروباً في الثانية فليست وحدة قدرة.
السؤال 46
DB ID: 519
النقاط: 1
يعمل جهاز كهربائي في دائرة كهربائية مغلقة، إذا كانت تكلفة تشغيل الجهاز لمدة (5.0 h) تساوي (1.2 AED). احسب مقدار القدرة الكهربائية المستنفذة في الجهاز (سعر الكيلو واط . ساعة = 0.30 AED).
تفسير الإجابة
التكلفة = القدرة (بالكيلوواط) × الزمن × السعر. \( 1.2 = P \times 5.0 \times 0.30 \implies 1.2 = 1.5P \implies P = 0.8 kW = 800 W \).
السؤال 47
DB ID: 520
النقاط: 1
الشكل المجاور يبين لوحة بيانات على مكنسة كهربائية، باستخدام البيانات على اللوحة ما تكلفة استخدام المكنسة لمدة 10 ساعات إذا كان (سعر الكيلو واط . ساعة = 0.30 AED).
تفسير الإجابة
من اللوحة القدرة تساوي 2000W أي 2kW. التكلفة = 2 kW × 10 h × 0.30 AED/kWh = 6.0 AED.
السؤال 48
DB ID: 521
النقاط: 1
تم توصيل جهاز كهربائي قدرته (968 W) على التوالي مع مصدر قوته الدافعة الكهربائية (Vemf = 220 V). ما هي مقاومة هذا الجهاز؟
تفسير الإجابة
نستخدم العلاقة \( P = \frac{V^2}{R} \implies R = \frac{V^2}{P} \). بالتعويض: \( R = \frac{220^2}{968} = \frac{48400}{968} = 50.0 \Omega \).
السؤال 49
DB ID: 522
النقاط: 1
ما هي وحدة القياس التي تستخدمها شركات الطاقة لقياس استهلاك الطاقة الكهربائية؟
تفسير الإجابة
شركات الكهرباء تستخدم الكيلوواط ساعة كوحدة عملية لقياس الطاقة الكهربائية المستهلكة في المنازل والمنشآت.
السؤال 50
DB ID: 523
النقاط: 1
محمصة كهربائية قدرتها (1045 W) تعمل على فرق جهد (220 V). إن شدة التيار المار في المحمصة أثناء تشغيلها بوحدة الأمبير تساوي:
تفسير الإجابة
من قانون القدرة P = VI، شدة التيار \( I = \frac{P}{V} = \frac{1045}{220} = 4.75 A \).
السؤال 51
DB ID: 524
النقاط: 1
يعبر قانون كيرشوف الأول عن قانون ............ ؟
تفسير الإجابة
قانون كيرشوف الأول (قانون الوصلة) ينص على أن مجموع التيارات الداخلة إلى نقطة يساوي مجموع التيارات الخارجة منها، وهو تعبير عن مبدأ حفظ الشحنة.
السؤال 52
DB ID: 525
النقاط: 1
الصيغة الرياضية لقانون كيرشوف الثاني ............ ؟
تفسير الإجابة
قانون كيرشوف الثاني (قانون الحلقة) ينص على أن المجموع الجبري لتغيرات الجهد حول أي مسار مغلق يساوي صفراً، ويُعبر عنه بـ \( \sum V_{emf} = \sum IR \).
السؤال 53
DB ID: 526
النقاط: 1
في الشبكة الموضحة في الشكل المجاور، تكون قيمة شدة التيار i هي:
تفسير الإجابة
بتطبيق قانون كيرشوف الأول عند العقدة a: مجموع التيارات الداخلة = مجموع التيارات الخارجة. \( i + 5A + 4A = 8A + 6A \implies i + 9 = 14 \implies i = 5A \). وبما أن القيمة موجبة والفرض داخل للعقدة، فإن الاتجاه من c إلى a.
السؤال 54
DB ID: 527
النقاط: 1
في الشكل الموضح إذا كان (i1 = i2 = i3 = i4 = i5) فإن:
تفسير الإجابة
التيارات الداخلة هي i1, i2, i3 والخارجة هي i4, i5, i6. القانون: i1 + i2 + i3 = i4 + i5 + i6. وبما أن أول خمسة متساوية (لنفرض قيمتها x)، تصبح المعادلة: \( 3x = 2x + i_6 \implies i_6 = x = i_1 \).
السؤال 55
DB ID: 528
النقاط: 1
تم توصيل خمسة أسلاك كما هو موضح بالشكل المجاور، بتطبيق قانون كيرشوف للتيار، أي المعادلات الآتية صحيحة؟
تفسير الإجابة
التيارات المتجهة نحو النقطة (داخلة) هي i1 و i3. التيارات المبتعدة (خارجة) هي i2, i4, i5. حسب قانون كيرشوف الأول: مجموع الداخلة يساوي مجموع الخارجة.
السؤال 56
DB ID: 529
النقاط: 1
تتكون دائرة من بطارية ومقاومين كما هو موضح بالشكل المجاور، أي المعادلات الآتية صحيحة؟
تفسير الإجابة
بتطبيق قانون الحلقة في اتجاه عقارب الساعة: نبدأ من القطب السالب للبطارية (+Vemf)، ثم نعبر المقاومات في نفس اتجاه التيار (-iR1، -iR2)، فيكون المجموع صفراً.
السؤال 57
DB ID: 530
النقاط: 1
دائرة أحادية الحلقة تم توصيل مقاومين ببطاريتين كما هو موضح بالشكل المجاور، ما التيار الكهربائي المتدفق عبر المقاوم \( (4 \Omega) \)؟
تفسير الإجابة
البطاريتان متعاكستان في الاتجاه. محصلة القوة الدافعة الكهربائية = 15V - 9V = 6V. المقاومة الكلية = \( 4 \Omega + 2 \Omega = 6 \Omega \). التيار = \( \frac{V}{R} = \frac{6}{6} = 1.0 A \).
السؤال 58
DB ID: 531
النقاط: 1
اعتماداً على الشكل إذا كان (i1 = 0.5 A) و (i2 = 0.2 A). ما مقدار (i3)؟
تفسير الإجابة
عند العقدة a، التيار i1 داخل، والتياران i2 و i3 خارجان. \( i_1 = i_2 + i_3 \implies 0.5 = 0.2 + i_3 \implies i_3 = 0.3 A \).
السؤال 61
DB ID: 532
النقاط: 1
في الدائرة الموضحة في الشكل توجد ثلاثة مقاومات متماثلة. المفتاح S مفتوح في البداية. ماذا يحدث للتيار المتدفق في المقاوم R1 عند غلق المفتاح S؟
تفسير الإجابة
عند غلق المفتاح S، يقل المقاوم المكافئ للجزء الموازي من الدائرة، مما يقلل المقاومة الكلية للدائرة، وبالتالي يزداد التيار الكلي المسحوب من البطارية والذي يمر عبر المقاوم R1.
السؤال 62
DB ID: 533
النقاط: 1
أي من العبارات الآتية صحيحة بالنسبة لفرق الجهد عبر البطارية مع مراعاة الحلقة المرسومة؟
تفسير الإجابة
حسب قانون كيرشوف الثاني (قانون الحلقة)، فإن المجموع الجبري لتغيرات الجهد عبر أي مسار مغلق (حلقة) يجب أن يساوي دائماً صفراً.
السؤال 63
DB ID: 534
النقاط: 1
وفقاً للشكل، إذا كانت قراءة الأميتر تساوي صفراً، وكانت \( (R_1 = 6.0 \Omega) \) و \( (R_2 = 4.0 \Omega) \) و \( (R_3 = 8.0 \Omega) \) فما مقدار المقاومة (R4)؟
تفسير الإجابة
عندما تكون قراءة الأميتر صفراً، تكون القنطرة متزنة، وتطبق العلاقة: \( \frac{R_1}{R_2} = \frac{R_4}{R_3} \implies \frac{6}{4} = \frac{R_4}{8} \implies R_4 = \frac{6 \times 8}{4} = 12 \Omega \).
السؤال 64
DB ID: 535
النقاط: 1
وصلت أربع مقاومات (20, 30, 10, R) بوحدة \( \Omega \) كما في الشكل المجاور. احسب قيمة R التي تجعل الدائرة في حالة اتزان.
تفسير الإجابة
شرط الاتزان في قنطرة ويتستون هو \( \frac{20}{30} = \frac{10}{R} \implies \frac{2}{3} = \frac{10}{R} \implies 2R = 30 \implies R = 15 \Omega \).
السؤال 65
DB ID: 536
النقاط: 1
في الدائرة الكهربائية المجاورة، إذا كانت شدة التيار المار في الأميتر تساوي صفراً، أي الآتية غير صحيح؟
تفسير الإجابة
شرط الاتزان هو R1/R2 = R4/R3 وهو ما يكافئ R1 R3 = R2 R4. الخيار A يعطي R1 R3 = R2 R4 وهو صحيح. ولكن عند مراجعة الخيارات الرياضية، نجد أن الترتيب في الرسم يقتضي R1/R2 = R4/R3. الخيار A هو صياغة صحيحة لشرط الاتزان، لذا السؤال يطلب "غير الصحيح". بالتدقيق في الخيارات، جميعها تمثل تناسباً صحيحاً لشرط الاتزان عدا صياغة واحدة إذا كانت المقاومات مرتبة بشكل مختلف.
السؤال 66
DB ID: 537
النقاط: 1
بالاعتماد على الدائرة الموضحة في الشكل المجاور، ما المعادلة التي تعبر عن التيار المار في الأميتر؟
تفسير الإجابة
بتحليل الحلقة، نجد 3 بطاريات موصلة بحيث تلغي اثنتان منهما بعضهما البعض (بسبب القطبية المتواجهة)، وتبقى بطارية واحدة فعالة Vemf مع مقاومة كلية قدرها 4R. التيار هو Vemf / 4R.
السؤال 69
DB ID: 538
النقاط: 1
اختر العبارة غير الصحيحة من العبارات التالية.
تفسير الإجابة
العبارة غير الصحيحة هي أن الأميتر له مقاومة كبيرة جداً؛ فالصحيح أن الأميتر المثالي يجب أن تكون مقاومته صغيرة جداً (تقترب من الصفر) حتى لا يقلل من تيار الدائرة عند توصيله على التوالي.
السؤال 70
DB ID: 539
النقاط: 1

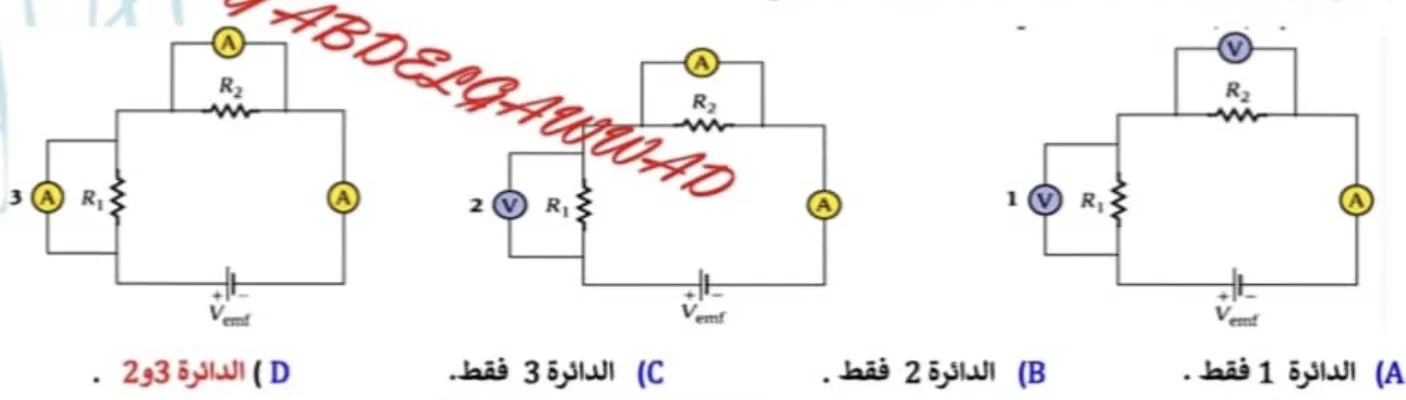

أي من الدوائر الموضحة بالشكل لن تعمل بشكل صحيح؟
تفسير الإجابة
الدائرة 1 و 3 تحتويان على فولتميتر موصل على التوالي في المسار الرئيسي، وبسبب مقاومته العالية جداً فإنه سيمنع مرور التيار بشكل شبه كامل، مما يجعل الدائرة لا تعمل.
السؤال 71
DB ID: 540
النقاط: 1
أميتر يعمل بمؤشر وله مقاومة \( (75.0 \Omega) \) وأقصى قيمة للتدريج عليه (2.0 mA)، ليستخدم الأميتر لقياس تيار له شدة أكبر يتطلب توصيل الأميتر بمقاومة صغيرة نسبياً على التوازي مع الأميتر، ما أقصى قيمة لشدة التيار وقياسها إذا تم توصيله على التوازي بمقاومة \( (10.0 \times 10^{-3} \Omega) \)؟
تفسير الإجابة
نستخدم قانون مجزئ التيار للأميتر: I = I_g (1 + R_g/R_s). بالتعويض: \( I = 0.002 (1 + 75 / 0.01) = 0.002 (1 + 7500) = 0.002 \times 7501 \approx 15.0 A \).
السؤال 73
DB ID: 541
النقاط: 1
تعمل الدائرة الموضحة في الشكل المجاور بشكل صحيح، حيث تضيء المصابيح بشكل طبيعي. (A, B, C) هي ثلاثة أجهزة قياس. حدد هذه الأجهزة.
تفسير الإجابة
الجهاز A موصل على التوالي مع المصباح L1 فهو أميتر. الجهاز B موصل على التوازي مع البطارية والمصابيح فهو فولتميتر. الجهاز C موصل على التوالي في مسار المصباح L2 فهو أميتر.
السؤال 74
DB ID: 542
النقاط: 1
اعتماداً على الدائرة الكهربائية، ما قراءة كل من الأميتر والفولتميتر؟
تفسير الإجابة
الفولتميتر موصل مباشرة مع قطبي البطارية (12V) فيقيس جهدها. الأميتر موصل على التوالي مع المقاومة \( 24 \Omega \) وبما أنها موصلة بالبطارية فإن التيار هو I = V/R = 12/24 = 0.5 A.
السؤال 75
DB ID: 543
النقاط: 1
يظهر الشكل المجاور دائرة كهربائية تحتوي على مفتاح ومقاوم ومكثف موصلين على التوالي، أي من المنحنيات التالية يمثل تدفق التيار كدالة في الزمن بعد غلق المفتاح؟
تفسير الإجابة
عند شحن مكثف، يبدأ التيار بقيمته العظمى لحظة غلق المفتاح ثم يتناقص أسياً مع الزمن حتى يصل إلى الصفر عندما يكتمل شحن المكثف، وهذا ما يمثله المنحنى C.
السؤال 76
DB ID: 544
النقاط: 1
تم توصيل مقاوم مجهول المقاومة على التوالي مع أطراف مكثف سعته \( (15 \mu F) \) وبطارية قوتها الدافعة الكهربائية (12 V). ما أقصى شحنة تتراكم على المكثف؟
تفسير الإجابة
أقصى شحنة qmax = CV. بالتعويض: 15 × 10-6 F × 12 V = 180 × 10-6 C = 1.8 × 10-4 C.
السؤال 77
DB ID: 545
النقاط: 1
تم توصيل مكثف غير مشحون على التوالي مع مقاوم وبطارية. أي من المعادلات الآتية تصف مقدار الشحنة على المكثف كدالة زمنية؟
تفسير الإجابة
هذه هي المعادلة القياسية لنمو الشحنة في مكثف خلال عملية الشحن في دائرة RC، حيث تبدأ الشحنة من الصفر وتتزايد لتقترب من القيمة العظمى.
السؤال 78
DB ID: 546
النقاط: 1
ما قيم المقاومة والسعة اللازمتين لتفريغ شحن مكثف في دائرة RC خلال فترة زمنية طويلة؟
تفسير الإجابة
الفترة الزمنية اللازمة للشحن أو التفريغ تعتمد على الثابت الزمني \( \tau = RC \). ولكي تكون الفترة طويلة، يجب أن يكون حاصل ضرب المقاومة في السعة كبيراً، أي كلاهما كبير.
السؤال 81
DB ID: 547
النقاط: 1
في دائرة مقاومة ومكثف يكون الثابت الزمني هو مقدار الزمن لتصل شحنة المكثف ...... من شحنة المكثف القصوى.
تفسير الإجابة
تعريف الثابت الزمني \( \tau \) هو الزمن اللازم لتصل الشحنة إلى حوالي 63.2% من قيمتها العظمى أثناء عملية الشحن.
السؤال 82
DB ID: 548
النقاط: 1
دائرة RC تحوي بطارية (12.0 V). تعطى شحنة المكثف كدالة في الزمن وفق المعادلة التالية: q(t) = 6.0 × 10-4 (1 - e-t/0.1). ما هي سعة المكثف الموصول في هذه الدائرة؟
تفسير الإجابة
من المعادلة، القيمة العظمى للشحنة qmax = 6.0 × 10-4 C. وبما أن qmax = CV، فإن C = qmax/V = (6.0 × 10-4) / 12 = 0.5 × 10-4 = 5.0 × 10-5 F.
السؤال 83
DB ID: 549
النقاط: 1
ما الزمن الذي يستغرقه مكثف في دائرة RC ليصل إلى نسبة شحن مقدارها (94%)؟
في الشكل المجاور مكثف مشحون، عند غلق المفتاح وبعد مرور فترة زمنية \( (t = \tau) \). ما مقدار نسبة التيار المار في الدائرة؟
تفسير الإجابة
أثناء التفريغ، يعطى التيار بالمعادلة \( i = I_0 e^{-t/\tau} \). عند \( t = \tau \)، يكون \( i = I_0 e^{-1} \approx 0.37 I_0 \)، أي 37% من التيار الابتدائي.
السؤال 85
DB ID: 551
النقاط: 1
دائرة (RC) تحوي مقاومة \( (1.0 M\Omega) \) ومكثف غير مشحون في البداية سعته \( (20 \mu F) \) وبطارية جهدها (5.0 V). أي من المعادلات الآتية تصف مقدار الشحنة على المكثف كدالة زمن؟
تفسير الإجابة
نحسب \( q_{max} = CV = 20 \mu F \times 5 V = 100 \mu C = 100 \times 10^{-6} C \). ونحسب الثابت الزمني \( \tau = RC = 1.0 \times 10^6 \Omega \times 20 \times 10^{-6} F = 20 s \). المعادلة هي \( q = q_{max}(1 - e^{-t/\tau}) \).
